- für Abstands- und Dickenmessungen
geeignet - für Abstands- und Dickenmessungen
geeignet
- integrierte Referenzmessung
- Meßbereich ab Vorderkante des Sensors
Mitunter können Messprobleme nicht ohne spezifische
Zusätze zu den Standardgeräten bewältigt werden. An erster Stelle
stehen hier zwar Softwaremodifikationen, aber oft auch zusätzliche mechanische
Hilfsmittel .Nachstehend eine exemplarische Auswahl des Zubehörs:
- Das Fokussierelement OP-US FS kann auf den Sensorkopf direkt aufgeschraubt
werden. Der Messfleck kann mit seiner Hilfe auf 2 mm Durchmesser verkleinert
werden. Der Messbereich ist allerdings auf einige mm beschränkt.Zum Einsatz
kommen Fokussierelemente bei der Messung von kleinen Objekten (Draht, Seil etc.)
oder stark gekrümmten oder geneigten Flächen.

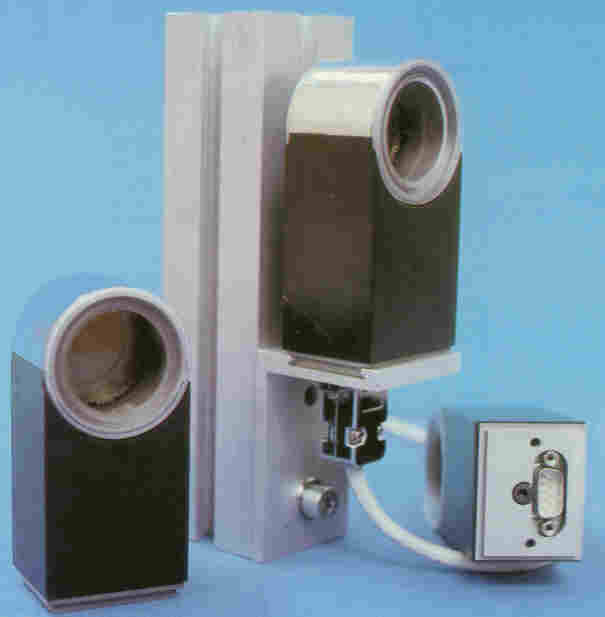

- Mit dem Umlenkspiegel
wird der vom Sensor nach unten gesendete Ultraschall wieder nach oben abgelenkt
(genauso beim Empfang). Umlenkspiegel können wie Fokussierelemente direkt
am Sensorkopf aufgeschraubt werden. Sinnvoll ist ihr Einsatz, wenn größere
Partikel wie Glassplitter oder Stücke von einem Mess-objekt herunterfallen
und den unteren Sensor beschädigen oder vollfüllen könnten.
- Genaue Messungen bedingen ein gleichmäßiges Luftfeld zwischen Sensor
und Meßobjekt. Erreicht werden kann dies durch Verwendung eines speziellen
Gebläsesystems. Eingesetzt wird es bei heißen Messobjekten, die die
Luftstrecke inhomogen verändern. Das Ventilatorsystem vergleichmäßigt
die Luftstrecke. Schlieren, die zu instabilen Messwerten führen, werden
weggeblasen.Der Einsatz des Gebläses hängt vom individuellen Messproblem
ab.
Anzeige:
Anzahl der LED-Digits ............................................5
manuelle Bedienung über programmierbaren Taster und up/down -Schalter
Analogausgang:
Stromschnittstelle:.4..20 mA
(12 Bit Auflösung)
optinional Spannungsschnittstelle..........5 V
Datenschnittstelle:
V24 Schnittstelle ......................9
pol. Sub-D-Stecker
(4800 Baud)
-Zurück
Die Datenverarbeitung ist softwaregesteuert. Programierbare Parameter und Konstanten lassen sich über einen PC konfortabel bearbeiten
interne Auswertealgorithmen:
- Differenzmessung
- Interne Temperaturkompensation
- Störaustastung
- Mittelwertbildung
- Offsetkorrektur
- Messwertnegation
Die gemessenen Werte werden über eine serielle Schnittstelle ausgegeben und können über verschiedene Softwaremodule weiter verarbeitet werden.

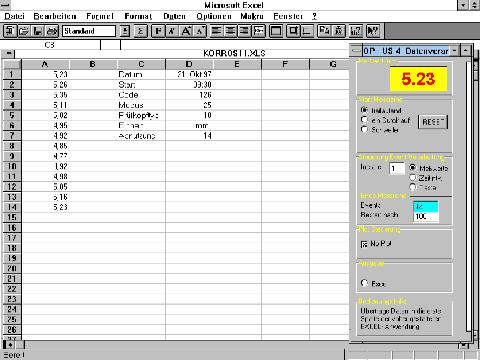

Für EXEL-Anwendungen existiert ein Programm, das die Meßwerte in die erste Spalte einer Tabelle schreibt. Datenplots können so ONLINE erzeugt und weiterverarbeitet werden.
