OP - US 5

 Messverfahren
Schall durchdringt auch feste Wände. Anschaulich ist, dass je dicker die Wand ist, desto weniger Schall durch die Wand hindurch geht. Eine genauere Analyse ergibt, dass nicht die Dicke der Wand, sondern das Flächengewicht der Parameter für Durchlässigkeit einer Wand für Schall oder Ultraschall ist. Das Messverfahren entspricht demnach der Flächengewichtsbestimmung mit radioaktiven Strahlen, dort wie auch hier gehorcht das Schwächungsgesetz einem exponentiellen Abfall.
Bei einem technischen Messgerät zur Bestimmung des Flächengewichtes bestimmt der Messbereich die Wahl der optimalen Frequenz. Für ein Flächengewicht im Bereich von 100g/m^2 eignen sich Ultraschallfrequenzen für das Messverfahren am besten.
Zur Bestimmung des Flächengewichtes von z.B. Folien wird die Folie zwischen einem Ultraschallsender und einem angepassten Ultraschallempfänger durchgeführt und die Amplitude des durchgehenden Ultraschalls ermittelt. Aus dem Vergleich zur unbehinderten Amplitude und mit der verwendeten Ultraschallfrequenz ergibt sich das Flächengewicht oder nach Berücksichtigung der Materialdichte die Dicke der Folie. Die Messung erfolgt berührungslos und erfordert daher keine Korrektur mit dem E-Modul oder der Durchlaufgeschwindigkeit.
Dieses Verfahren eignet sich sowohl für die IN-Line Messung als auch für Laboranwendungen wie die Qualitätsüberwachung. Das Gerät

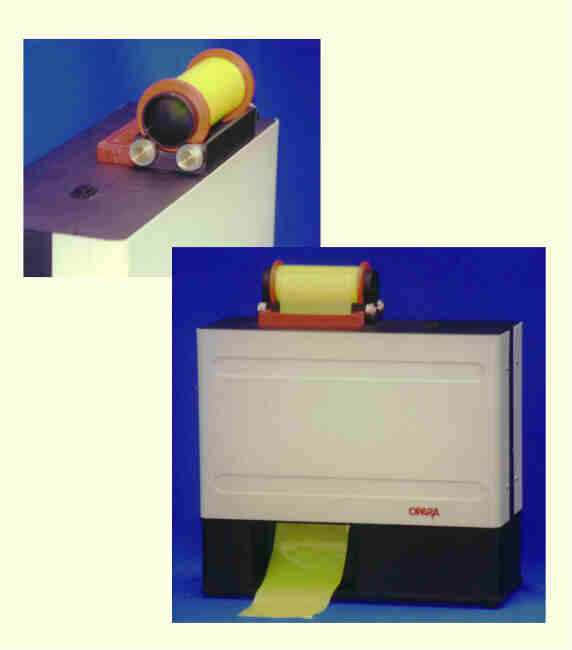

OP-US 5 ist zur Qualitätskontrolle von Probefolien entwickelt. OP-US 5


Die zu messende Folie wird als ca. 100mm breiter Streifen auf eine Rolle gewickelt. Diese wird auf das Gerät gelegt und das freie Ende in das Transportsystem gesteckt. Nach Start der Messung wird die Folie gleichmäßig durch das Messsytem gezogen und die Amplitude des durchgehenden Ultraschalls aufgezeichnet.
Das Messgerät ist über die serielle Schnittstelle an einen PC mit dem Betriebssystem WINDOWS angeschlossen, der die Messwertaufnahme und Auswertung  steuert.

Technische Daten
Gehäuse..................  Aluminium, pulverbeschichtet
Abmessungen: ...............130 x 80 x  45 (T x B x H)
Gewicht: .....................................................4 KG
Stromversorgung..............................220V, 100W
Schnittstelle...........................................................RS232
Durchzugsgeschwindigkeit..... wählbar,typ.40mm/s
Messfleckdurchmesser................................2 mm
Datenrate...........................................wählbar,typ.20Hz

Optionen
Der Messfleckdurchmesser kann im Bereich 2...20mm durch konstruktive Änderungen angepasst werden. Die Datenrate kann bis typ. 2Khz erhöht werden, die synchrone Datenübertragung in das Windowssystem hängt von der verwendeten Rechnerkonfiguration ab. Für einen höheren Datendurchsatz sind DOS basierte Messsysteme möglich.

Auswertung und Dokumentation
Die Datenauswertung erfolgt in dem PC über vordefinierte EXCEL Tabellenblätter. Die Messwerte werden in eine Spalte eines Blattes eingeordnet und dann nach dem vorprogrammierten Verfahren ausgewertet und dargestellt. Kompliziertere Darstellungen wie Polarplots usw., Protokolle und Archivierung der Messungen lassen sich leicht über EXCEL-interne Funktionen, Macros oder VBA Anwendungen hinzufügen oder ändern.
Die Steuerung des Messablaufs erfolgt ebenfalls aus dem EXCEL-Tabellenblatt.
