OP - US S3

Sensor OP-US S2Ultraschallmikrofon OP - US S3

Meßverfahren Das Ultraschallmikrofon OP-US S3 ist ein Überwachungssensor der als Beispiel Leckagen in Hochdrucksystemen meldet. Bei dem Meßprinzip wird ausgenutzt, daß bei einem turbulenten Austreten von Gasen oder Flüssigkeiten in den Luftraum immer auch gleichzeitig Druckschwankungen auftreten, die aufgrund der Geometrie bevorzugt im Ultraschallfrequenzbereich liegen ( anschaulich : die Töne einer Pfeife werden umso höher, je kleiner die geometrischen Abmessungen der Pfeife sind ).

Für den industriellen Einsatz eines solchen Lecknachweises ist zu bedenken, daß in einer Industrieumgebung immer auch Ultraschallquellen  in Form von mechanischen Kontaktvorgängen vorhanden sind. Im Unterschied zu der Leckage treten hier die Ultraschallschwingungen aber nur kurzzeitig über wenige Schwingungen auf und setzen bei dem nächsten Geräuschvorkommen zeitlich unkorreliert ein.

Der Sensor OP-US S3 sucht daher vornehmlich nach möglichst "reinen Pfeiftönen" und unterdrückt statistisch anliegende und zeitlich unkorrelierte Industriegeräusche stark.

Die Frequenz der Ultraschallschwingung einer Leckage ist natürlich nicht vorrauszusehen. Der Sensor tastet daher periodisch den Frequenzbereich zwischen 20 kHz und 100 kHz ab und meldet ALARM, wenn wiederholt eine Ultraschallquelle bei der gleichen Frequenz erkannt wird.Falls eine Leckstelle entdeckt ist, leuchten die LED´s auf der Frontseite des Sensors rot und der Ausgang des Sensors schaltet die anliegende Spannung ab.

Mit einem zusätzlich erhältlichen Ultraschalltestsender  läßt sich die Funktionsweise des Sensors überprüfen. Bei Knopfdruck sendet der Sensor ein kontinuierliches Ultraschallsignal. Wird der Sender auf den Überwachungssensor gerichtet so spricht der Sensor nach ca. 3 Sekunden an und meldet Alarm.

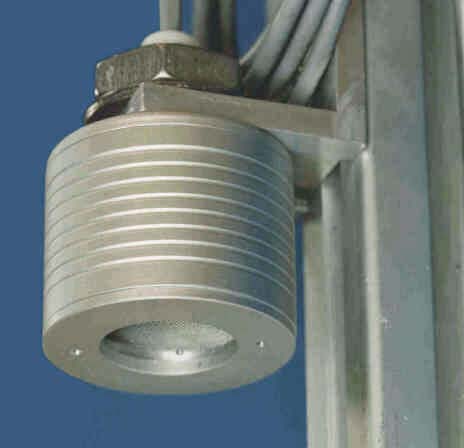

Gehäuse: Aluminiumzylinder mit Durchmesser 60 mm, 48 mm lang. Befestigung und Kabelanschluß über Schraubansatz M24 x 1.5 und PG-Verschraubung. Gesamtlänge 84 mm. Im Deckel sind Bohrungen für das Potentiometer und für die LED Anzeige. Das Potentiometer in dem kleineren der beiden Löcher auf der Oberseite des Sensors dient zur Einstellung des Schwellwertes. Die Sensoren OP-US S2 und OP-US S3 unterscheiden sich durch den inneren Aufbau und sind für zwei unterschiedliche Anwendungen vorgesehen.



Option : Frontalarm - LEDs
